Сточные воды
это воды, загрязненные бытовыми отбросами и производственными отходами, а также воды, образующиеся в результате выпадения
атмосферных осадков в пределах территорий населенных пунктов и промышленных объектов. Удаляются сточные воды с этих территорий через системы канализации
Коммерческий учет воды и сточных вод
определение количества поданной (полученной) за определенный период воды, принятых (отведенных) сточных вод с помощью средств измерений или расчетным
способом (ст. 2 Федерального закона № 416-ФЗ).
Абоненты и организации, эксплуатирующие канализационные сети, обязаны оборудовать принадлежащие им канализационные выпуски в централизованную систему водоотведения
приборами учета сточных вод в случаях, определенных правилами холодного водоснабжения и водоотведения, утвержденными Правительством Российской Федерации.
Традиционным методом учета сточных вод является сопоставление их объема с объемом водопотребления. Логика здесь проста: вода, поступившая через водопровод, непременно попадает в канализацию.
Объем водопотребления просто и привычно измеряется водосчетчиком, т.е. все данные для расчета есть. Для жилого сектора этот расчет достаточно корректен. Для предприятий, как правило, нет.
Рассмотрим примеры. Часть воды, поступившей из учтенных источников, выпили, использовали в производственных целях, для приготовления пищи в столовых, для полива территорий, на мойку оборудования,
охлаждения и пр. В этом случае объем стоков снижается, как правило на 10 – 30% от объема поступившей воды. А если наоборот? — воду завезли или взяли из неучтенных источников? Тогда объем стоков превысит
объем зафиксированного счетчиком водопотребления, и здесь нужно применять повышающей коэффициент.
Из приведенных примеров понятно, что при всей своей дешевизне (отсутствуют затраты на организацию учета собственно стоков) данный метод весьма приблизителен и не учитывает особенностей потребителя,
которые могут влиять на соотношение «потребление/стоки» довольно серьезно, причем как в ту, так и в другую сторону. Не стоит забывать также, что в канализацию попадает не только потребленная холодная,
но и потребленная горячая вода. Их поставщиками обычно являются разные организации (Водоканал и Тепловые сети), тогда как стоки «достаются» полностью Водоканалу. Дождевая вода, привозная вода, вода,
ушедшая в землю при авариях трубопроводов, слитая «мимо» канализации, вода испарившаяся — «возмущающих» факторов довольно много, и потому метод «потребление/стоки» более-менее нормально работает только
у «маленьких» потребителей с «традиционным» использованием воды.. В других случаях необходимо организовывать приборный учет стоков. Причем, как можно понять из вышесказанного, в некоторых случаях такой
учет будет выгоден той стороне, что «сливает», в некоторых — той, что занимается водоотведением. Но в любом случае приборный учет будет объективен и «прозрачен». Посмотрим, как его организовать.
Как уже говорилось выше, сточные воды в системах канализации транспортируются по напорным или безнапорным трубопроводам. В первом случае воду качают насосы, во втором она идет по трубам «самотеком».
Измерение объема напорных стоков — задача давно решенная. Существует большое количество приборов, используемых, как для измерения входящей воды, так и для сточных вод.
Более сложная задача — учет безнапорных стоков. Здесь мы имеем открытый канал или незаполненную трубу, по которым вода течет под действием силы тяжести с небольшой скоростью.
Для таких случаев разработан метод переменного уровня, когда в качестве расходомера используется уровнемер, пересчитывающий «уровень в расход» с учетом информации об измерительном сечении.
В качестве такого сечения используются встраиваемые в канал лотки Вентури и Паршаля или водосливы, размеры которых стандартизованы и для которых полуэмпирическим путем получены формулы
пересчета «уровень-расход». Работает этот метод и в безнапорных трубопроводах или U-образных каналах, причем в этих случаях лотки и водосливы не нужны. Измерение уровня осуществляется,
как правило, ультразвуковыми уровнемерами. Примером таких приборов являются расходомеры:
Ультразвуковой расходомер сточных вод ЭХО-Р-02
- Диаметр условного прохода трубопровода, Dy, мм - от 100
- Температура окружающего воздуха, °С - от минус 30 до 50
- Диапазон измерения объемного расхода жидкости, м - от 0 до 5
- Наибольшее давление в трубопроводе, Мпа - не более 1
- Степень защиты расходомера - IP65
- Питание расходомера, В - от сети переменного тока 220
- Потребляемая мощность, ВА - не более 20
- Средний срок службы, лет - 6
- Гарантийный срок, лет - 6
- Межповерочный интервал, лет - 2

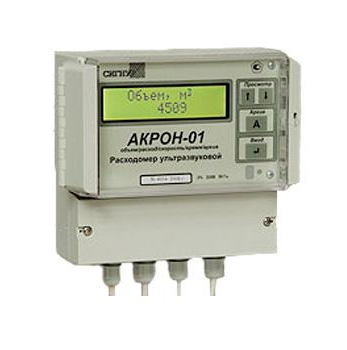

Ультразвуковой расходомер с накладными датчиками АКРОН-01
- Диаметр условного прохода трубопровода, Dy, мм - от 40 до 2000
- Диаметр условного прохода трубопровода, Dy, мм - от 40 до 20000
- Температура контролируемой среды, °С - от минус 10 до 1500
- Температура окружающего воздуха, °С - от минус 20 до 500
- Наибольшее давление в трубопроводе, Мпа - не более 10
- Пределы допускаемой относительной погрешности, % - ±20
- Степень защиты расходомера - IP650
- Питание расходомера, В - от сети переменного тока 220
- Потребляемая мощность, ВА - не более 20
- Средний срок службы, лет - 6
- Гарантийный срок, лет - 6
- Межповерочный интервал, лет - 2
Пример установки
Расходомера с интегратором акустический ЭХО-Р — установка на трубопровод или U-образный лоток. Расход измеряется косвенно — по уровню заполнения согласно МИ 2220-96,

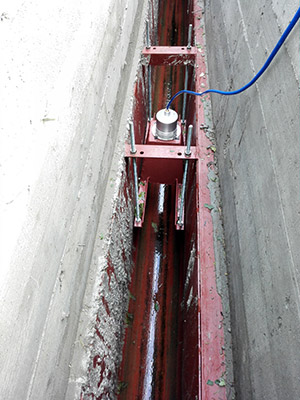

поэтому перед установкой требуется провести измерения параметров потока. Учет сточных вод в U-образном лотке.

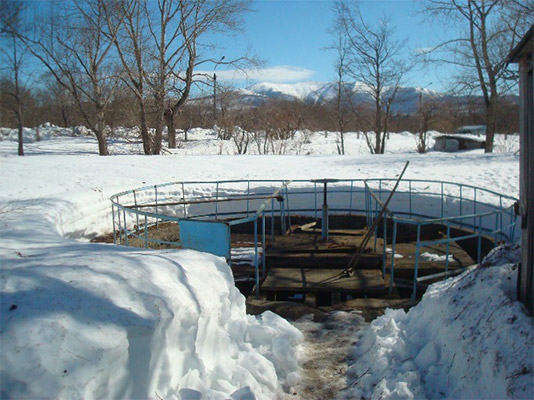

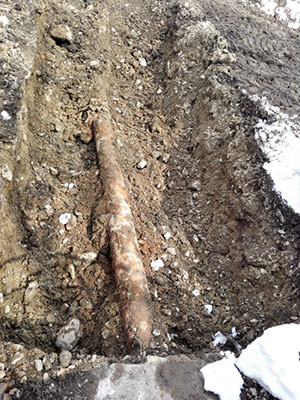

Было:

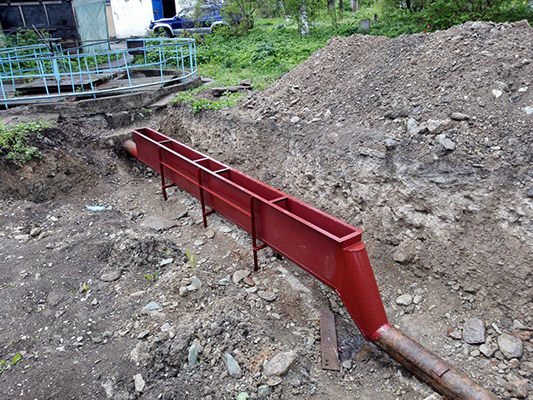

Стало:

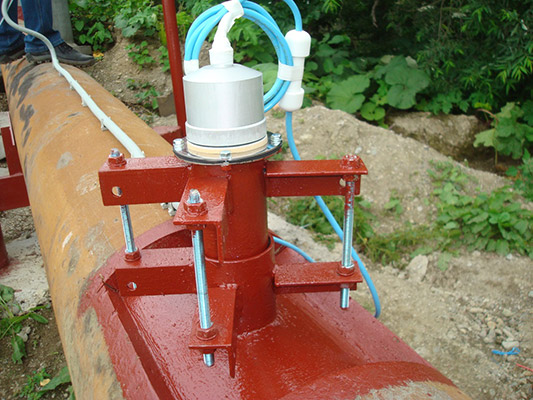

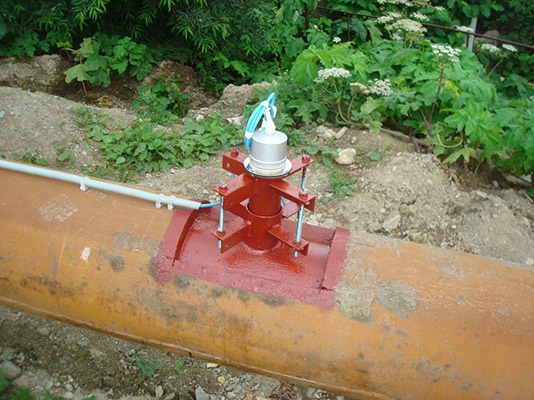

Учет сточных вод в закрытом трубопроводе.
|
